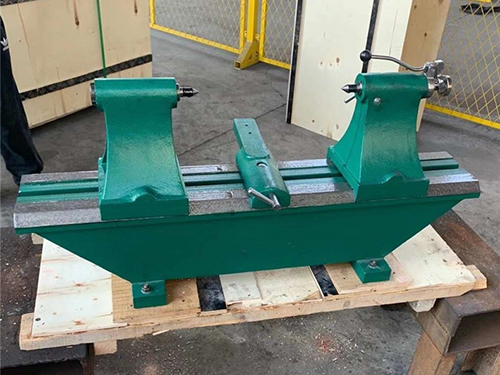

偏摆检查仪

偏摆检查仪是按照机械滑台的制作工艺改良后，直线度和平行度及垂直度集三线为一体的检测型仪器，是有工具钢制作而成，使用寿命长。偏摆检查仪的分为两种操作方式：种扳手压制使后移将需要检测的工件夹紧进行检测，一种是在的后面安装手轮，当将工件顶好后用锁扣将锁住，用百分表或千分表进行检测工件的精度。

偏摆检查仪是由好的生铁铸造而成，毛坯过两次回火（时效处理）将铸件种的应力除掉，防止产品在使用中变形使精度误差超出规定范围。铸件经过龙门刨床和导轨磨床加工使用人工刮研达到规定的精度，然后将尾座的导轨槽盒导轨座进行研磨配合刮研，使直线度控制在≤0.005、垂直精度≤0.003、平行精度≤0.01.偏摆仪所使用的是锥面莫氏2号或者6号。

偏摆检查仪参数：

1、莫氏2号60°锥面对莫氏锥的径向圆跳动≤0.005mm

2、轴线在100mm范围内对导轨的平行度（水平垂直方向）≤0.006mm

3、被测零件直径270mm

4、测量长度300mm、500mm、1000mm、1500mm、2000mm、2500
